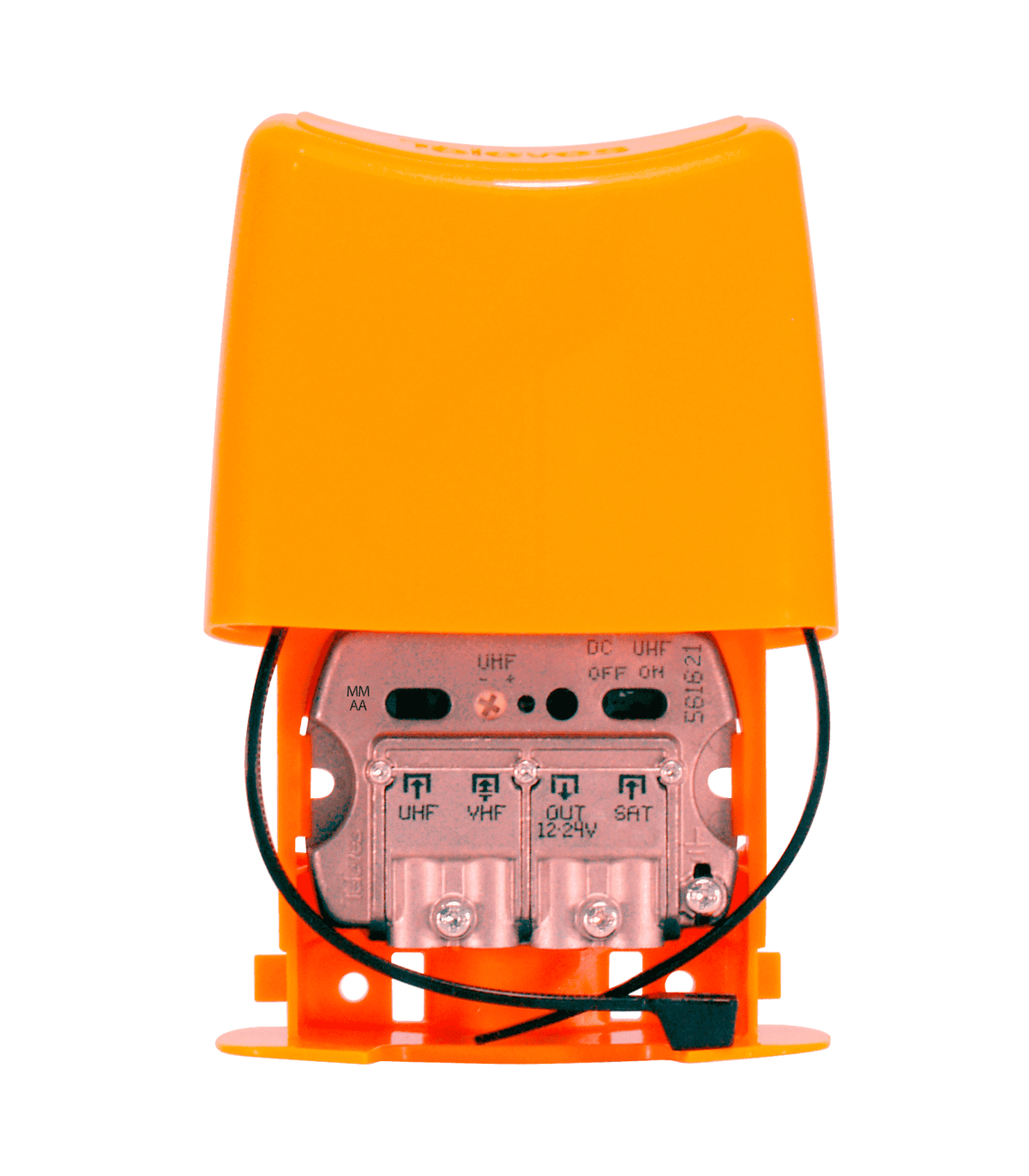

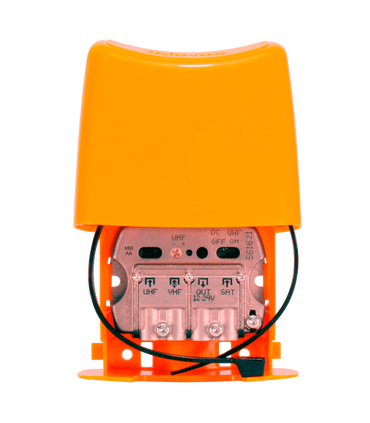

Amplificador Mástil de 3 entradas y 1 salida (UHF-FI-VHF), 12-24V, 29dB, Filtro 5G, Conexión EasyF, IP23, USOS, Televés Nanokom
Amplificador para mástil de 3 entradas en total, 2 entradas de terrestre y 1 entrada de satélite (UHF, VHFmix, FImix).
La señal UHF es amplificada hasta 29 dB, mientras que la señal de VHF y de FI (SAT) sólo se mezclan.
Alimentación necesaria a 12V o 24 V. Permite el paso de corriente hacia la entrada satélite para alimentar el LNB.
Preparado para el 2º Dividendo Digital, con filtro 5G LTE700.
Amplificador de exterior (IP23) para mástil, de 3 entradas (UHF, VHF, FI), la entrada de UHF se amplifica en 29dB y la de satélite y VHF para mezclarla. Filtro LTE700 5G para el segundo dividendo digital. Regulación de ganancia ajustable. Se alimenta mediante una fuente de alimentación a 12V o 24V y permite el paso de corriente para alimentar al LNB.
Incorpora tecnología "USOS" (User Selectable Output Signal): el instalador selecciona el nivel de salida deseado, el cual se mantiene estable. El dispositivo se ajusta automáticamente para adaptar su ganancia a las variaciones de la señal de entrada.
Sistema de conexión EasyF un innovador concepto de conexión del conductor interno del cable coaxial (vivo), que se inserta directamente en el dispositivo aumentando la fiabilidad de la conexión
Interruptor ON/OFF para permitir el paso de DC hacia la entrada de UHF, para alimentar un sistema BOSS.
Montaje sencillo. Brida para sujeción al mástil incluida.
Cofre de resistente plástico ABS naranja para su instalación en exteriores.
Diseño ergonómico ultra reducido y chasis de alto blindaje, fabricado en Zamak y placa de acero galvanizado para proporcionar el máximo blindaje.
Especificaciones técnicas:
|
Bandas
|
||
|
UHF1
|
VHF
|
FI
|
|
Margen de frecuencias
|
||
|
470…694 MHz |
47…254 MHz |
950…2150 MHz |
|
Ganancia
|
||
|
29 dB |
-1.5 dB |
-2.5 dB |
|
Margen de regulación de ganancia
|
||
|
Auto 0…15 dB |
- |
|
|
Nivel de salida
|
||
|
104 dBμV EN 50083 (IMD3 2tones -35dB) |
- |
|
|
116 dBμV (DIN 45004B) |
- |
|
|
91 dB (10 CH DVB-T) |
- |
|
|
Margen de regulación de nivel de salida
|
||
|
0…9 dB |
- |
|
|
Figura de ruido
|
||
|
3 dB |
- |
|
|
Alimentación
|
||
|
12 – 24 VDC / 50 mA |
||
|
Corriente máx. entradas
|
||
|
ON 40 mA |
- |
DC OUT SAT - 300 mA |
|
Índice de protección
|
||
|
IP23 |
||
|
Margen de temperatura de funcionamiento
|
||
|
-5ºC ... +45ºC |
||
