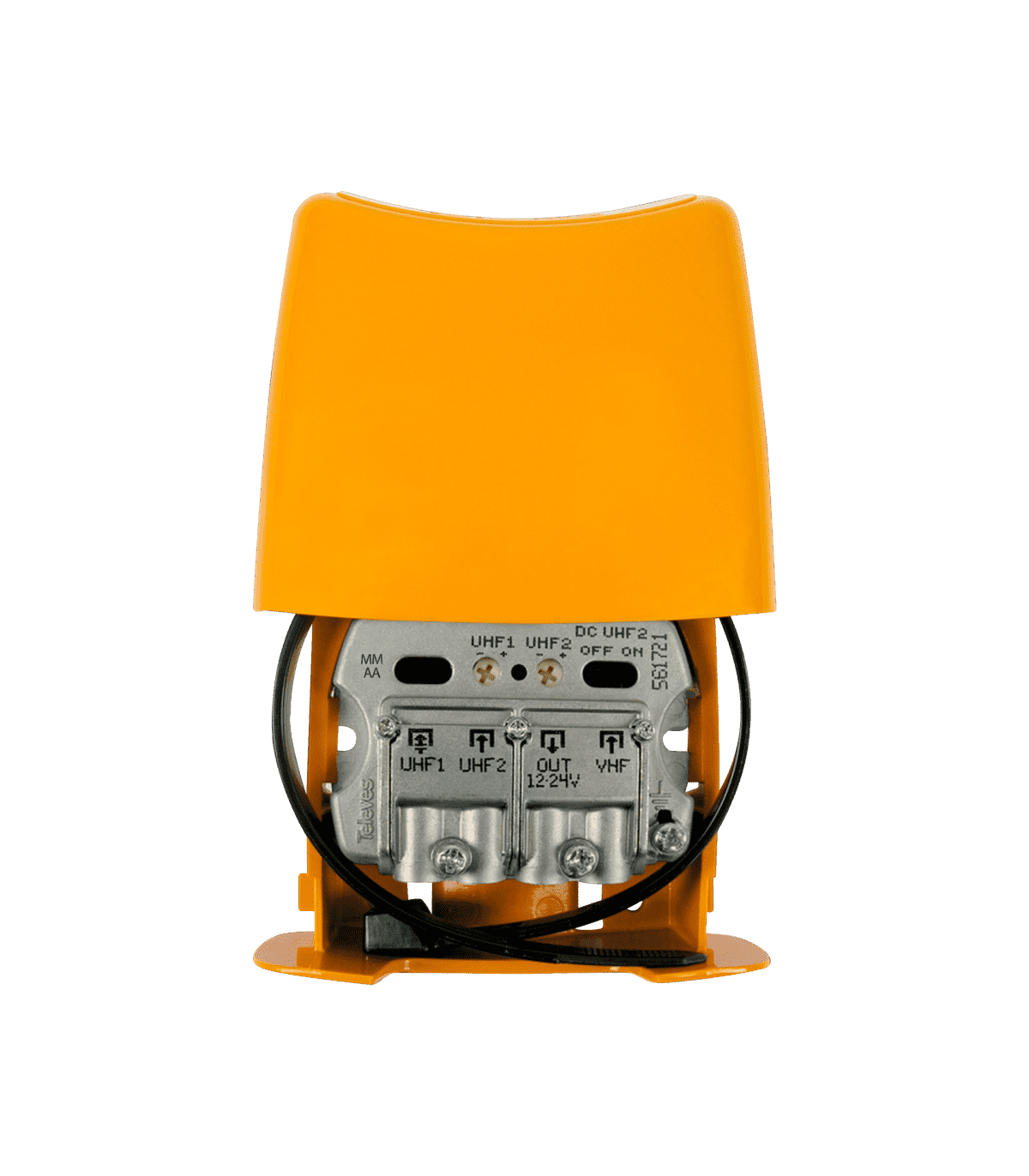

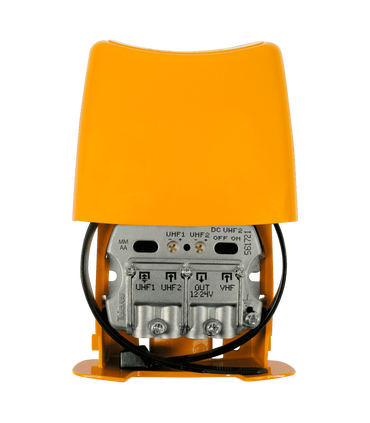

Amplificador Mástil de 3 entradas y 1 salida (2xUHF-VHF), 12-24V, 28dB, Filtro 5G, Conexión EasyF, IP23, Televés Nanokom
Amplificador para mástil de 3 entradas en total, 2 entradas de terrestre y 1 entrada de satélite (UHF1, UHF2, VHF).
La señal es amplificada en las dos entradas UHF hasta 28 dB, mientras que la señal de VHF sólo se mezcla.
Alimentación necesaria a 12V o 24 V. Permite el paso de corriente hacia la entrada satélite para alimentar el LNB.
Preparado para el 2º Dividendo Digital, con filtro 5G LTE700.
Amplificador de exterior (IP23) para mástil, de 3 entradas (2xUHF, VHF), las entradas de UHF se amplifican hasta 28dB y la VHF solo se mezcla. Filtro LTE700 5G para el segundo dividendo digital. Se alimenta mediante una fuente de alimentación a 12V o 24V y permite el paso de corriente para alimentar al LNB en la entrada UHF2.
Sistema de conexión EasyF un innovador concepto de conexión del conductor interno del cable coaxial (vivo), que se inserta directamente en el dispositivo aumentando la fiabilidad de la conexión
Interruptor ON/OFF para permitir el paso de DC hacia la entrada de UHF, para alimentar un sistema BOSS.
Montaje sencillo. Brida para sujeción al mástil incluida.
Cofre de resistente plástico ABS naranja para su instalación en exteriores.
Diseño ergonómico ultra reducido y chasis de alto blindaje, fabricado en Zamak y placa de acero galvanizado para proporcionar el máximo blindaje.
Especificaciones técnicas:
|
Bandas
|
||
|
UHF1
|
UHF2
|
VHF
|
|
Margen de frecuencias
|
||
|
470…694 MHz |
470…694 MHz |
47…254 MHz |
|
Ganancia
|
||
|
28 dB |
-1.5 dB |
|
|
Margen de regulación de ganancia
|
||
|
0…20 dB |
- |
|
|
Nivel de salida
|
||
|
108 dBμV (DIN 45004B) |
- |
|
|
115 dBμV EN 50083 (IMD3 2tones -35dB) |
- |
|
|
Figura de ruido
|
||
|
6.5 dB |
- |
|
|
Alimentación
|
||
|
12 – 24 VDC / 50 mA |
||
|
Corriente máx. entradas
|
||
|
- |
ON 40 mA |
- |
|
Índice de protección
|
||
|
IP23 |
||
|
Margen de temperatura de funcionamiento
|
||
|
-5ºC ... +45ºC |
||
